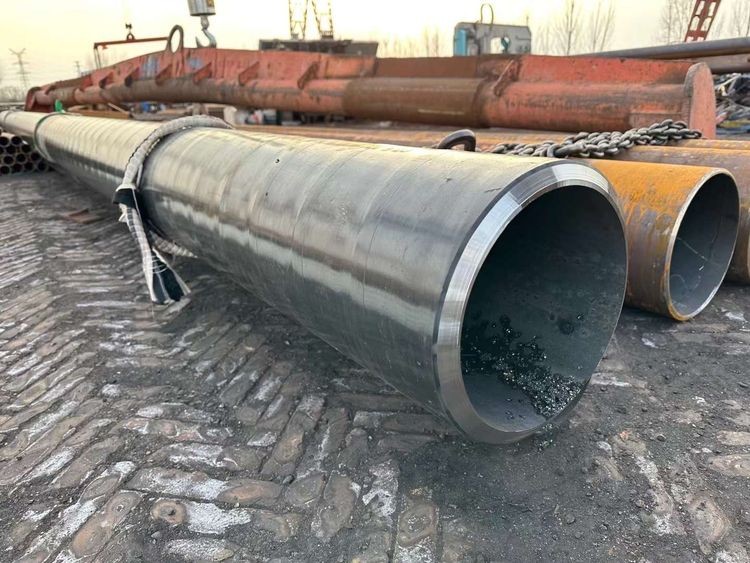

JEKLENA CEV ASTM A671 EFW

Standardna specifikacija ASTM A671 - za električno fuzijsko varjene jeklene cevi za atmosferske in nižje temperature


ASTM A671 je standard, ki ga je razvilo Ameriško združenje za testiranje in materiale (ASTM International). Ta standard velja za jeklene cevi, ki jih proizvajaelektrično talilno varjenje (EFW)proces, ki se večinoma uporablja v tlačnih posodah, cevnih sistemih in drugih kritičnih aplikacijah v normalnih in nizkotemperaturnih okoljih.

Področje uporabe:
Tlačne cevi, rezervoarji itd., ki se uporabljajo za storitve pri nizkih ali normalnih temperaturah, ki se pogosto uporabljajo v naftni, plinski, kemični in drugih industrijah.
Delovna temperatura običajno ni nižja od -50 stopinj F (-45 stopinj), odvisno od razreda jekla in zahtev glede preskusa udarca.

Različne kategorije razredov (kot je CL22) so razdeljene glede na proizvodne postopke, zahteve glede pregledov in dovoljene ravni napetosti ter imajo stroge zahteve glede kakovosti varjenja, ne-destruktivnega testiranja itd.

Specifikacije in materiali:
Zunanji premer: večji ali enak 16 palcev (406 mm)
Debelina stene: večja ali enaka 1/4 palca (6,4 mm)

Stopnje materiala:
Standard vključuje več razredov ogljikovega in nizko legiranega jekla (kot so CL15, CL16, CL20, CL22 itd.), število pa predstavlja minimalno mejo tečenja (enota: ksi, tj. tisoč funtov na kvadratni palec).

Na primer: CL20 pomeni, da je najmanjša meja tečenja 20 ksi (približno 138 MPa).

A671 CC60 je običajno ogljikovo jeklo s specifično vsebnostjo ogljika, silicija in mangana. A671 CC65 in CC70 sta prav tako običajna ogljikova jekla, medtem ko je A671 CD70 manganovo silicijevo jeklo. Standard A671 zajema tudi jekla iz niklja, kot sta A671 CF66 in CF71.

Kemična sestava:

Jeklena cev ASTM A671 je izdelana iz jeklene pločevine kakovosti tlačne posode. Različne stopnje imajo različne zahteve glede kemične sestave, vendar običajno vključujejo nadzor naslednjih ključnih elementov:

Ogljik (C): vpliva na trdnost in varljivost, običajno nadzorovan v nižjem območju (kot je manj kot ali enako 0,23 %).
Mangan (Mn): izboljša trdnost in žilavost, običajno območje 0,79-1,3 %.
Silicij (Si): uporablja se za deoksidacijo, običajno 0,13-0,45 %.
Žveplo (S) in fosfor (P): strogo omejena (manj kot ali enako 0,035 %), da se prepreči vroča in hladna krhkost.

Drugi legirni elementi (kot so Ni, Cr, Mo, V itd.): nekateri razredi se lahko dodajo za izboljšanje nizkotemperaturne žilavosti.

Mehanske lastnosti:

Jeklene cevi po standardu ASTM A671 so običajno izdelane iz materialov iz ogljikovega-manganovega-silicijevega jekla z dobro trdnostjo in žilavostjo. Za posebne razrede materiala, kot je "GR.CC 60", "GR" pomeni razred, "CC 60" označuje vrsto in razred trdnosti materiala, "60" pa lahko predstavlja mejo tečenja materiala, ki je približno enakovredna 415 MPa‌.

Mehanske lastnosti jeklenih cevi ASTM A671 so odvisne od razreda (kot je CC60, Gr.65) in kategorije toplotne obdelave (kot je CL22, CL32), vključno predvsem z:

Meja tečenja (YS): Najmanjša zahteva (kot je večja ali enaka 220 MPa ali več).
Natezna trdnost (TS): Običajno 415-555 MPa (kot je CC60).
Raztezek: Večji ali enak 21 % (meri duktilnost materiala).
Udarna žilavost (nekateri razredi morajo opraviti nizko-temperaturne udarne preskuse, kot je Charpyjev V-test z zarezo pri -45 stopinjah).

Proizvodni proces:
Jeklena plošča je oblikovana v okroglo cev z večstopenjskim oblikovanjem J (Joggle)-C (Crimp)-O (Open)-E (Expand)-.
Jeklena cev je varjena s postopkom električnega talilnega varjenja (EFW), zvari pa so podvrženi 100-odstotnemu radiografskemu testiranju (RT) ali drugemu ne-destruktivnemu testiranju (NDT), da se zagotovi kakovost.
Postopek varjenja zahteva strog nadzor toka, napetosti in hitrosti varjenja, da se zagotovi kakovost zvara.

Testne zahteve:
Hidrostatični preskus: Vsaka jeklena cev je podvržena hidravličnemu tlačnemu preizkusu.
Ne-destruktivno testiranje (NDT): zvari so podvrženi radiografskemu ali ultrazvočnemu testiranju.
Preizkus udarca (neobvezno): Glede na temperaturne zahteve bo morda potreben preskus udarca z V-Charpyjevo zarezo.

Razlike od drugih standardov:
Podobni standardi, kot je ASTM A672 (za visoko{1}}tlačne in-temperaturne električne fuzijsko varjene cevi), medtem ko se ASTM A671 bolj osredotoča na nizko-temperaturne aplikacije.
Za razliko od standardov za brezšivne cevi (kot je ASTM A106) je A671 varjena cev, vendar je strogo testirana za zagotavljanje trdnosti.

Skupna uporaba:
Cevovodi za kriogeni utekočinjeni plin (LNG).
Oprema za rafiniranje nafte
Kriogene tlačne posode v kemični industriji
