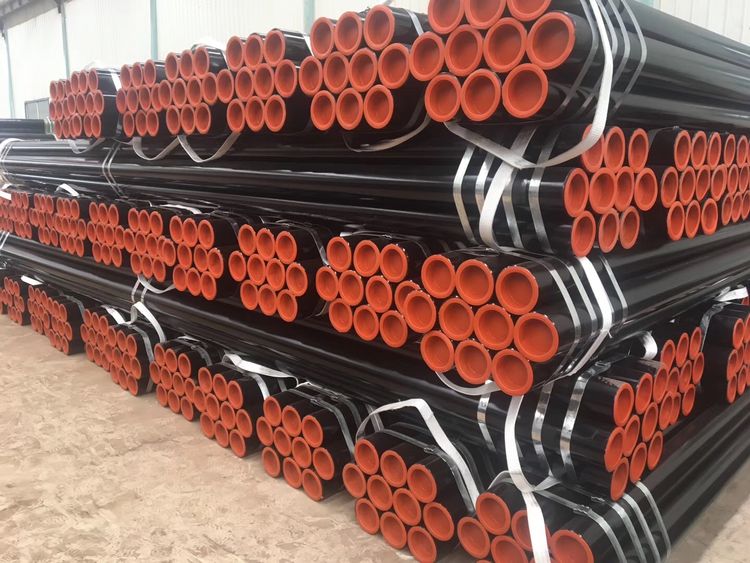

DIN 17175 VROČITO ODPORNA BREZŠIVNA JEKLENA CEV

DIN 17175 je tehnična specifikacija za toplotno{1}}odporne brezšivne jeklene cevi v nemškem industrijskem standardu, ki je posebej primeren za kotle, tlačne posode in cevne sisteme v okoljih z visoko temperaturo in visokim pritiskom. Standard DIN 17175 se nanaša na mednarodne standarde in je prilagojen posebnim potrebam Nemčije z visokimi tehničnimi zahtevami.

Področje uporabe:
Brezšivne jeklene cevi, primerne za proizvodnjo parnih kotlov, visoko{0}}temperaturnih cevovodov, tlačnih posod in druge opreme, z delovno temperaturo do 600 stopinj (nekatere vrste jekla lahko dolgo časa prenesejo visoke temperaturne obremenitve).
Pokrite jeklene cevi morajo izpolnjevati zahteve toplotne odpornosti, visoke temperaturne trdnosti in odpornosti proti oksidaciji.

Nadomestno razmerje:
Zamenjal je staro različico DIN 17175 (1. in 2. del) in je povezan z mednarodnim standardom ISO 2604Ⅱ.

Glavne vrste in značilnosti jekla:

DIN 17175 vključuje različna jekla,-odporna na vročino, tipični razredi vključujejo:

Ocena
Značilnosti
Veljavna temperatura/tlak
Ustrezni mednarodnim standardom
St35.8
Nizkoogljično jeklo, ki se uporablja v okolju z nizko temperaturo in nizkim tlakom
Manj kot ali enako 500 stopinjskim srednje- in nizkotlačnim kotlom
Kitajska GB 8163 (20# jeklo)
ST45.8
Nizkoogljično jeklo, ki se uporablja v okolju srednje in visoke temperature ter visokega tlaka
Manj kot ali enako 500 stopinj, lahko prenese 550 stopinj za kratek čas
Kitajska GB 5310 (20G)/ASME SA106B
15Mo3
Legirano jeklo,-ki vsebuje molibden, dobra odpornost proti lezenju
450 ~ 550 stopinj, srednjetlačni kotel
ASME SA-210
13CrMo44
Krom-molibdenovo jeklo, odporno na visokotemperaturno oksidacijo in korozijo
550 ~ 600 stopinj, visokotlačni kotel
EN 10216-2
10CrMo910
Molibden jeklo z visoko vsebnostjo kroma, cev za superkritično enoto
600~650 stopinj, ultra-visokotlačni kotel
ASME SA-335 P22

Proizvodni proces:
Toplotno{0}}odporne brezšivne jeklene cevi se običajno proizvajajo z vročim valjanjem, hladnim vlečenjem, vročim raztezanjem in drugimi metodami in jih je treba dostaviti v toplotno{1}}obdelanem stanju (kot je normalizacija).

Zahteve za zmogljivost:

1. Mehanske lastnosti: jeklene cevi različnih razredov imajo različne zahteve po natezni trdnosti, meji tečenja in raztezku. Na primer, natezna trdnost St35.8 je 360 ​​~ 480 MPa, meja tečenja je večja ali enaka 235 MPa, raztezek pa je večji ali enak 25 %; natezna trdnost St45.8 je 410 ~ 530 MPa, meja tečenja je večja ali enaka 255 MPa, raztezek pa je večji ali enak 21 %‌.

2. Kemijska sestava: strogo nadzorujte vsebnost elementov, kot so C, Cr in Mo. Na primer, vsebnost Cr v 13CrMo44 je 0,7~1,10 %, vsebnost Mo pa 0,45~0,65 %.

3. Kakovost površine: brez razpok, luščenja in zgibanja. Dovoljene so majhne izbokline, vdolbine in plitve vzdolžne sledi kotaljenja, ki ne presegajo odstopanja debeline stene. Napake je mogoče popraviti, vendar je treba zagotoviti minimalno debelino stene. Zunanji premer lahko rahlo presega negativno odstopanje, vendar mora biti njegova dolžina manjša ali enaka 1 m.

Predmeti pregleda:
Preskus vodnega tlaka, ultrazvočno odkrivanje napak (UT), natezni preizkus, udarni preskus itd.

Tlak vode za vsako vejo ali vrtinčni tok namesto vodnega tlaka.
Tlak vode 8MPa, vrtinčni tok po 1925.
Ultrazvočno odkrivanje vzdolžnih napak za vsako cev razreda III se izvaja v skladu z 1915.

Tipični primeri uporabe:

Sestavni deli kotla: pregrelnik, dogrevalec, glavni parovod itd.
Petrokemija in energetika: visokotemperaturni reaktor, cevovod toplotnega izmenjevalnika.
Energetika: visokotemperaturni in visokotlačni cevovodi za superkritične/ultra{0}}superkritične termoelektrarne.

Primerjava z drugimi standardi:

DIN 17175
kitajski standard
Ameriški standard (ASME)
Evropski standard (EN)
St35.8
20# (GB 8163)
SA-106
EN 10216-1
15Mo3
15MoG (GB 5310)
SA-209
EN 10216-2
10CrMo910
12Cr2MoG
SA-335 P22
EN 10216-2

DIN 17175 je avtoritativni standard za brezšivne jeklene cevi, odporne na visoko temperaturo-. Njegovi razredi jekla zajemajo od jekla z nizko vsebnostjo ogljika do visoko legiranega jekla in so primerni za industrijske scenarije z različnimi stopnjami temperature in tlaka. Obstaja ustrezna povezava z ASME, GB in drugimi standardi, vendar je treba paziti na specifično sestavo in razlike v zmogljivosti.
