Tianjin Brisk Metalwork Co., Ltdje eden od proizvajalcev votlega profila ST 37 iz mehkega jekla na Kitajskem. Naši izdelki se v glavnem izvažajo na Bližnji vzhod, v jugovzhodno Azijo, Evropo, Novo Zelandijo in druge regije. Če želite izvedeti več o naših izdelkih, nas kontaktirajte in nam pošljite seznam nakupov.

PROIZVODNJA

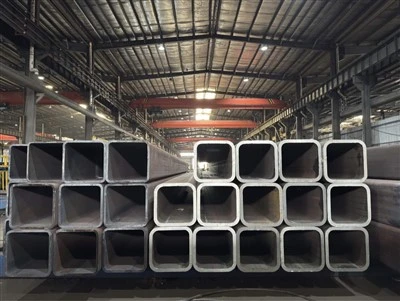

ERW votli del

sSAW votli profil

SMLS votli prerez

lSAW votli profil

Core Equivalent Steel Grade

Standardno	Ocena
DIN 17100	ST37-2
EN 10025-2	S235JR
GB/T 700	Q235B
ASTM A36/A36M	A36
JIS G3101	SS400

Primerjava kemijske sestave

Element	ST37-2 (DIN)	S235JR(EN)	Q235B(GB)	A36 (ASTM)	SS400 (JIS)
C	Manjše ali enako 0,20	Manjše ali enako 0,20	0.12-0.20	Manjše ali enako 0,25	Manjše ali enako 0,25
Si	Manjše ali enako 0,35	Manjše ali enako 0,35	Manjše ali enako 0,30	Manjše ali enako 0,40	Manjše ali enako 0,35
Mn	Manjše ali enako 1,40	Manjše ali enako 1,40	0.30-0.70	0.26-1.03	0.30-1.60
P	Manjše ali enako 0,045	Manjše ali enako 0,045	Manjše ali enako 0,045	Manjše ali enako 0,040	Manjše ali enako 0,050
S	Manjše ali enako 0,045	Manjše ali enako 0,045	Manjše ali enako 0,045	Manjše ali enako 0,050	Manjše ali enako 0,050
Al	Večje ali enako 0,02	Večje ali enako 0,02	-	-	-

Razpon vsebnosti mangana v Q235B je ožji, medtem ko je zgornja meja vsebnosti mangana v A36 in SS400 višja, kar je bolj koristno za izboljšanje trdnosti;
ST37-2 in S235JR izrecno zahtevata umirjeno jeklo z deoksidacijo aluminija, medtem ko Q235B nima obvezne zahteve glede vsebnosti aluminija.

Primerjava mehanskih lastnosti (debelina manjša ali enaka 16 mm)

Učinkovitost	ST37-2 (DIN)	S235JR(EN)	Q235B(GB)	A36 (ASTM)	SS400 (JIS)
Meja tečenja (Re)	Večji ali enak 235 MPa	Večji ali enak 235 MPa	Večji ali enak 235 MPa	Večji ali enak 250 MPa	Večji ali enak 245 MPa
Natezna trdnost (Rm)	340-470 MPa	340-470 MPa	375-500 MPa	400-550 MPa	400-510 MPa
Dolžina (A)	Večji ali enak 25 %	Večji ali enak 25 %	Večji ali enak 26 %	Večji ali enak 21 %	Večji ali enak 21 %
Vpliv (KV)	Večji ali enak 27 J (20 stopinj)	Večji ali enak 27 J (20 stopinj)	Večji ali enak 27 J (20 stopinj)	-	-
Trdota po Brinellu (HBW)	Manjše ali enako 120	Manjše ali enako 120	Manjše ali enako 137	Manjše ali enako 121	Manjše ali enako 131

Meja tečenja: A36 in SS400 sta nekoliko višja od ST37-2/S235JR/Q235B, z nekoliko večjo nosilnostjo;
Raztezek: Q235B, ST37-2 in S235JR imajo boljšo plastičnost z vrhunskim hladnim upogibanjem in preoblikovanjem;
Energija udarca: ASTM A36 in JIS SS400 nimata obveznih zahtev glede energije udarca pri normalni temperaturi, zaradi česar nista primerna za nizke-temperature ali-odporne aplikacije.

Ključne značilnosti in prednosti

Običajna uporaba inZakaj se uporablja

01.

običajne uporabe:

Področje gradbenega inženirstva: uporablja se za jeklene konstrukcije, kot so tovarne, skladišča in telovadnice.

Področje strojne proizvodnje: splošne mehanske komponente, cevovodi za transport tekočine in obdelava surovcev za dele.

Komunalni in stanovanjski sektorji: inženiring za oskrbo z vodo in odvodnjavanje, stanovanjski plinski odcepi z nizkim-tlakom (ki zahtevajo anti{1}}korozijsko obdelavo), začasna oskrba z vodo za gradbišča.

02.

Zakaj se uporablja

Meja tečenja Večja ali enaka 235 MPa, natezna trdnost 340-470 MPa, popolnoma primerna za splošne pogoje pri nizkem tlaku, normalni temperaturi in ne-jedkih okoljih, brez potrebe po izbiri dražjih jeklenih cevi visoke trdnosti.

Z lahkoto lahko izvaja hladno upogibanje, sekanje, redukcijo in žigosanje ter ga je mogoče predelati v različne oblikovane cevi (kot so kvadratne in pravokotne cevi, ovalne cevi), ki ustrezajo različnim konstrukcijskim zahtevam.

Odpornost proti koroziji jeklenih cevi ST37 je povprečna, vendar preprosta proti-korozijska obdelava, kot je galvanizacija, barvanje ali brizganje plastike, lahko izpolni zahteve za uporabo na prostem 5–10 let.
